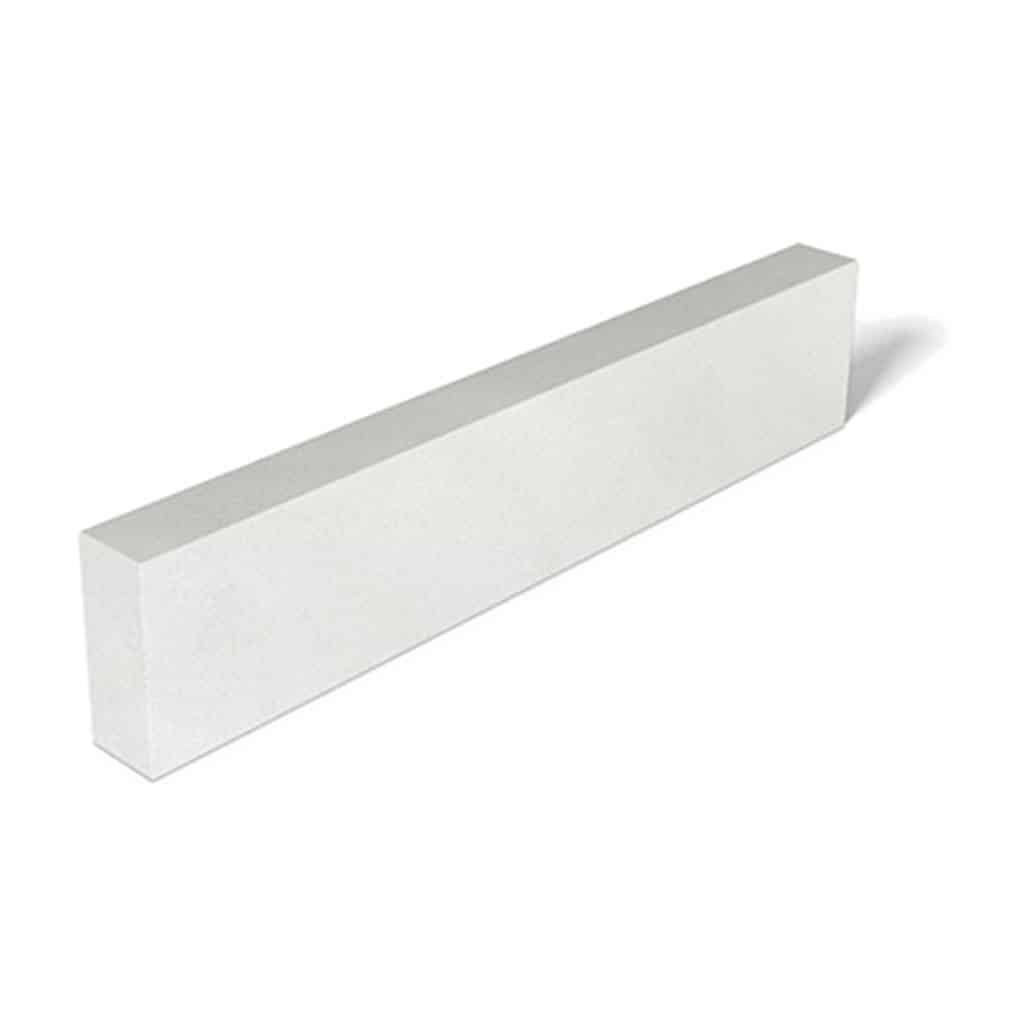

Ytong ikke bærende overligger i porebeton fra Xella til at overdække dør- og vinduesåbninger, hvor overliggeren ikke skal bære last. Målene 100x250x1250 mm læses som tykkelse × højde × længde, altså 100 mm tyk, 250 mm høj og 1250 mm lang. Xella angiver et hulmål på op til 105 cm.
Hvad bruges den til?
Bruges typisk til
- Overdækning af muråbninger, fx dør- og vinduesåbninger, hvor overliggeren ikke skal bære last (Xella).
Problemet den løser
- Åbningen i muren skal overdækkes. Overliggeren har indstøbt armering med korrosionsbeskyttelse (Xella).
Din gevinst
- 24,9 kg pr. stk. Xella nævner lav vægt og brandklasse A1.
- Xella nævner hurtig og enkel udførelse. Ikke bærende overliggere kan afkortes.
Sådan vælger du
- Denne variant: 100 × 250 × 1250 mm, hulmål maks. 105 cm. Kan afkortes.
- Skal overliggeren bære last, findes de bærende overliggere i seks længder under Gasbeton. De står også i tabellen Tekniske værdier.
- Konkret dimensionering vurderes af byggeteknisk rådgiver.
Montering
- Xella angiver mindst 10 cm vederlag i hver side. Vederlag er den del af overliggeren, der hviler på muren.
- Ikke bærende overliggere kan afkortes. Xella skriver, at blottet armering bør korrosionsbeskyttes.
- Overfladebehandles som øvrige Ytong produkter. På byggepladsen opbevares overliggeren tørt og overdækket (Xella).
Det får du
- 1 stk. Ytong overligger, 100 × 250 × 1250 mm, 24,9 kg.
- Indstøbt armering med korrosionsbeskyttelse. Xella skriver, at overfladen er glat.
Tekniske værdier
| Mål (T × H × L) | Hulmål maks. | Bæreevne | Vægt |
|---|---|---|---|
| 100 × 260 × 930 mm | 73 cm | 46,4 kN/m | 21,0 kg |
| 100 × 260 × 1170 mm | 97 cm | 36,0 kN/m | 26,0 kg |
| 100 × 260 × 1230 mm | 103 cm | 30,7 kN/m | 28,0 kg |
| 100 × 260 × 1410 mm | 121 cm | 26,7 kN/m | 32,0 kg |
| 100 × 260 × 1710 mm | 151 cm | 17,7 kN/m | 39,0 kg |
| 100 × 260 × 1890 mm | 169 cm | 12,1 kN/m | 43,0 kg |
Tabellen viser de seks bærende Ytong overliggere i 100 mm tykkelse, som vi fører (Xellas produktoversigt 2023). Hulmål maks. er længden minus 20 cm. Bæreevnen er angivet i kN/m (kilonewton pr. meter).
Den ikke bærende udgave, 100 × 250 × 1250 mm, har hulmål maks. 105 cm, kan afkortes og har ingen angivet bæreevne.
Specifikationer
| Type | Overligger i porebeton, ikke bærende |
|---|---|
| Mål (tykkelse × højde × længde) | 100 × 250 × 1250 mm |
| Mål i cm (Xella) | 10 × 25 × 125 |
| Hulmål maks. | 105 cm |
| Vederlag | Mindst 10 cm i hver side (Xella) |
| Afkortning | Kan afkortes. Blottet armering bør korrosionsbeskyttes (Xella) |
| Vægt pr. stk. | 24,9 kg |
| Stk. pr. palle | 14/16 (angivet af Xella) |
| Densitet | 575 ± 25 kg/m³ |
| Porebetonklasse | P4,4 |
| Karakteristisk trykstyrke | 4,0 MPa |
| Egenlast inkl. armering | 6,7 kN/m³ |
| Brandklasse | A1 |
| Korrosionsmodstand (EN 845-2) | G |
| Måltolerance | Længde ± 5,0 mm, bredde ± 1,5 mm, højde ± 1,5 mm (klasse TLMA) |
| Xella artikelnr. | 10004255 |
| Mærke | Ytong (Xella) |
| Varenummer | 5228713 |
Ofte stillede spørgsmål
Hvad betyder 100x250x1250 mm?
Målene står som tykkelse × højde × længde. 100 mm er tykkelsen, 250 mm er højden og 1250 mm er længden. Xella skriver samme mål i cm: 10x25x125.
Hvor stor en åbning kan overliggeren dække?
Xella angiver et maksimalt hulmål på 105 cm. Hulmål maks. er længden minus 2 × 10 cm vederlag.
Hvad er vederlag?
Vederlag er den del af overliggeren, der hviler på muren i hver side af åbningen. Xella angiver mindst 10 cm i hver side.
Kan jeg afkorte overliggeren?
Ja. Xella skriver, at ikke bærende overliggere kan afkortes, og at blottet armering bør korrosionsbeskyttes. Bærende overliggere må ikke afkortes.
Hvem vurderer, om overliggeren passer til opgaven?
Xella skriver, at materialet er vejledende, og at projektspecifikke forhold altid skal vurderes af byggeteknisk rådgiver.
Dokumentation
Tekniske data fra Xellas officielle materiale: Ytong Produktoversigt 2023 (gældende fra 1. marts 2023) og datablad db 279291 dk (juni 2020). Ret til ændringer forbeholdes.
